Bilanciatura dinamica dei cilindri gommati industriali
Enrico Zanini
Nei processi industriali ad alta velocità, il comportamento dinamico dei cilindri gommati rappresenta un fattore importante nelle fasi di progettazione e manutenzione. Quando un cilindro ruota a regime operativo, qualsiasi distribuzione non uniforme delle masse genera forze centrifughe che si traducono in vibrazioni, usura prematura dei cuscinetti e variazioni di pressione sul materiale lavorato.
La bilanciatura dinamica è una condizione tecnica necessaria per garantire che il cilindro operi all'interno delle tolleranze previste dal progetto, mantenendo la qualità del processo lungo tutto il ciclo di vita del componente. Questo principio vale tanto per i cilindri di nuova costruzione quanto per quelli rigommati dopo anni di servizio.
A.Piovan Srl integra la bilanciatura dinamica all'interno del proprio ciclo produttivo, offrendo ai clienti un componente finito e verificato, pronto all'installazione. Questo approccio elimina la necessità di operazioni esterne e garantisce la coerenza tra la fase di rivestimento e quella di controllo dell'equilibrio rotazionale.
Un cilindro non bilanciato genera sollecitazioni cicliche sui supporti, con frequenze direttamente proporzionali alla velocità di rotazione. e possono produrre effetti significativi sull'impianto.
Le conseguenze più frequenti includono: deterioramento accelerato dei cuscinetti, irregolarità nella pressione di contatto tra il cilindro e il materiale, aumento del rumore operativo e, nei casi più critici, deformazioni strutturali nei supporti di macchina. Il costo di questi effetti è misurabile sia in termini di manutenzione straordinaria sia in termini di scarti di produzione.

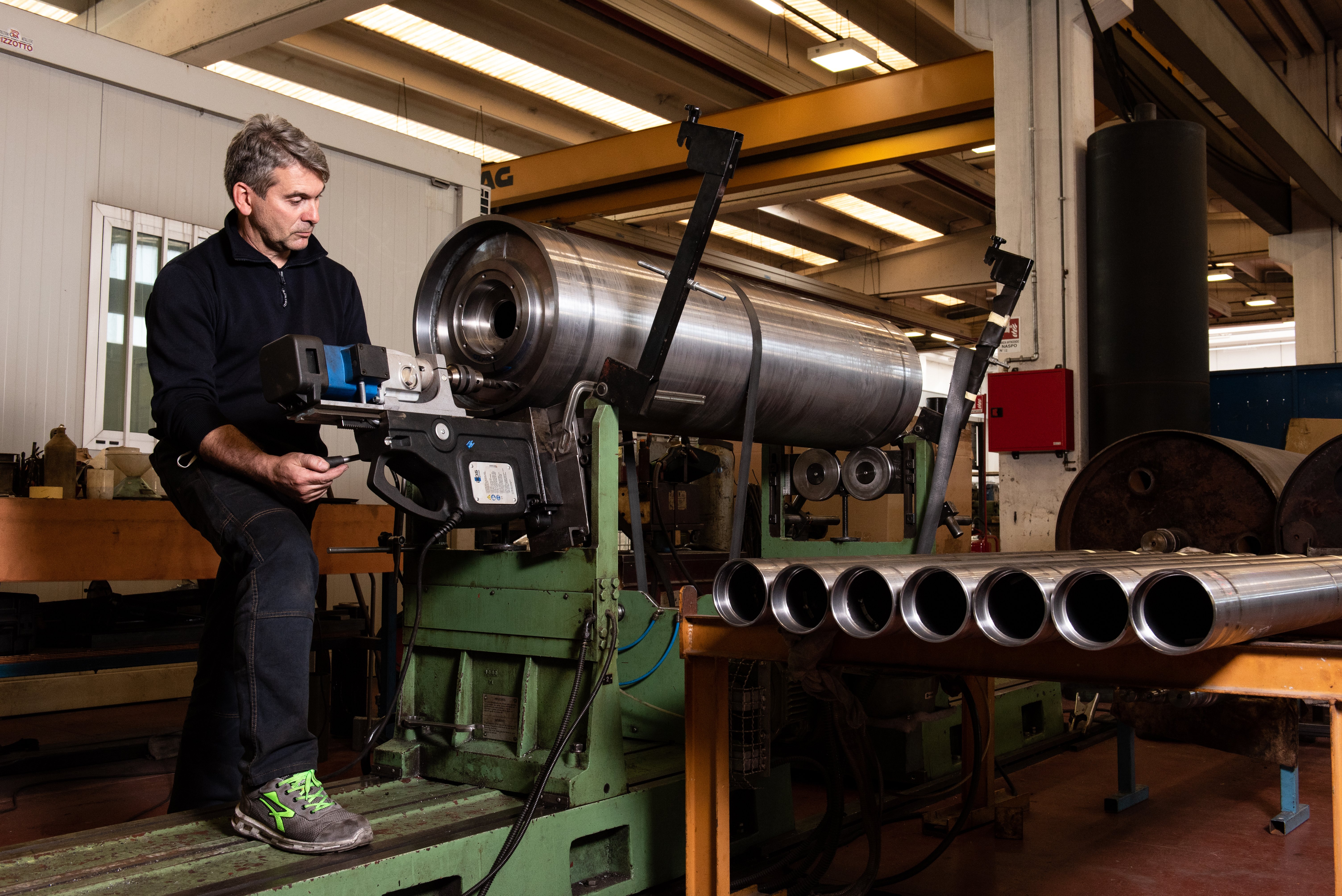

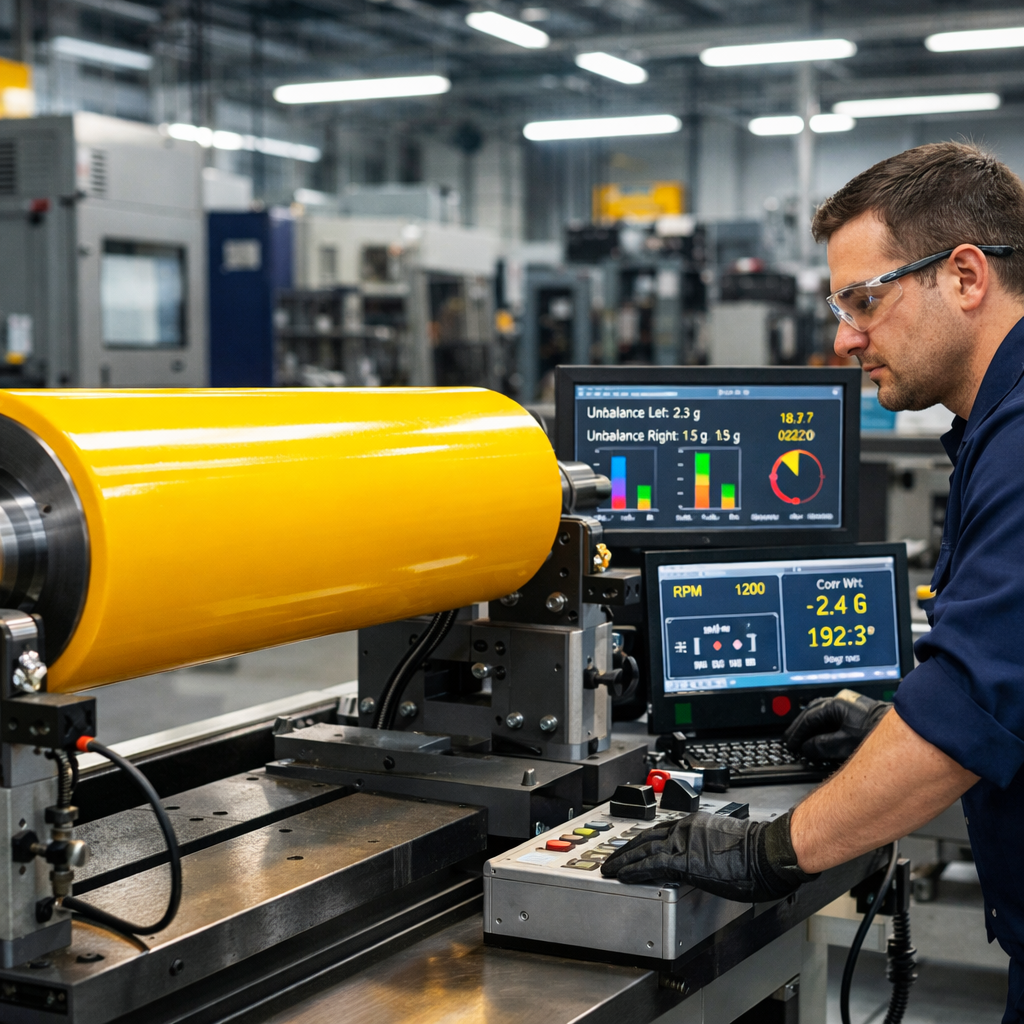

A.Piovan Srl dispone di strumentazione per la bilanciatura dinamica integrata nel proprio stabilimento e la sfrutta per bilanciare i cilindri di varie dimensioni e geometrie, con rilevazione elettronica dello squilibrio residuo nei due piani di correzione.
La correzione dello squilibrio avviene attraverso l'asportazione controllata di materiale nelle zone indicate dalla strumentazione, oppure tramite l'applicazione di masse correttive, in funzione del materiale e della geometria del componente. Ogni intervento è documentato con il report di bilanciatura, che riporta il valore di squilibrio residuo nelle due sezioni e la classe di qualità raggiunta.
La bilanciatura dinamica dei cilindri gommati è rilevante in tutti i processi in cui la rotazione ad alta velocità è una variabile di processo. I settori in cui A.Piovan Srl opera con maggiore frequenza includono la produzione di film in plastica (cast e blown film), la stampa su nastro, il trattamento corona, la laminazione, la produzione cartaria e il settore tessile.
La bilanciatura dinamica non è un'opzione tecnica accessoria: è parte integrante della qualità costruttiva di un cilindro gommato industriale destinato a operare in condizioni di rotazione sostenuta. Per i responsabili di manutenzione e i tecnici di impianto, questo significa poter installare il componente con la certezza che il comportamento dinamico è già stato verificato nelle condizioni nominali, riducendo le incognite nella fase di avviamento e aumentando la prevedibilità del ciclo manutentivo.
